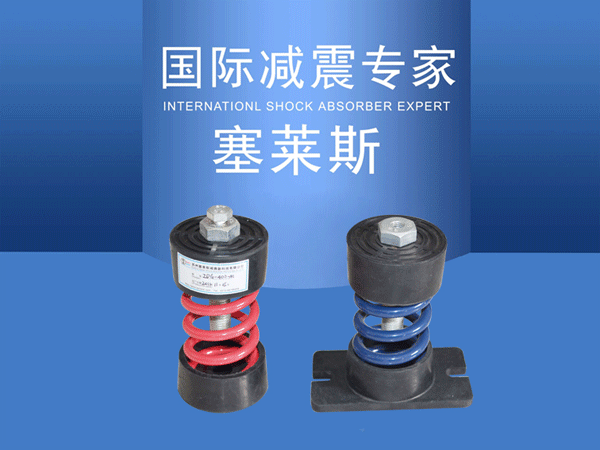

ZDG型弹簧减振器



ZDG型阻尼弹簧减震器由弹簧、橡胶阻尼套、上下橡胶摩擦隔声垫、上下铁构件等组成的阻尼弹簧减震器。具有结构简单、紧凑、体积小、隔振降噪效果好,安装方便、造价低等优点。减振设备若重心低、扰力小,可直接放置在减震器上,为了防止设备转移,也可四角四个减震器上与设备固定,下与地基固定,中间几个减震器不固定,便于移动减振,使重心达到一致。对于设备重心高、扰力又大,则减震器必须全部上下固定。ZDG型阻尼弹簧减振器固有频率2.2-5Hz,阻尼比0.05;已广泛用于水泵、风机、冷水机组、发电机组、精密仪器仪表的积极、消极隔振,价格也低于同类产品。



规格 尺寸
L W A H φD CS
ZDG-S 97.5 57.5 72.5 75 55 M10
ZDG-M 145 83 116 164 83 M12

型号规格 最佳荷载Kg  竖向刚度N/mm 频率范围Hz 安装螺钉(N) 调节螺钉(M)
ZDG-5-S 5 3 3.1-5.3 10 16
ZDG-10-S 10 5 2.9-5 10 16
ZDG-20-S 20 9 2.8-4.8 10 16
ZDG-40-S 40 18 2.8-4.8 10 16
ZDG-50-S 50 18 2.9-5 10 16
ZDG-80-S 80 38 2.9-5 10 16
ZDG-160-S 160 76 2.9-5 10 16
ZDG-250-S 250 76 2.8-4.8 10 16
ZDG-320-M 320 150 2.8-4.8 12 20
ZDG-400-M 400 190 2.8-4.8 12 20
ZDG-500-M 500 220 2.8-4.8 12 20
ZDG-600-M 600 270 2.8-4.8 12 20
ZDG-700-M 700 320 2.7-4.8 12 20
ZDG-1000-M 1000 450 2.6-4.8 12 20





[来源:塞莱斯减振器] [作者:塞莱斯减振器] [日期:12-02-01]
