AT3、BT3、CT3、DT3型弹簧减振器_减振器_弹簧减振器_橡胶减振器

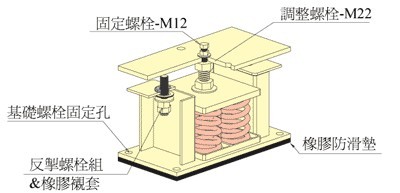

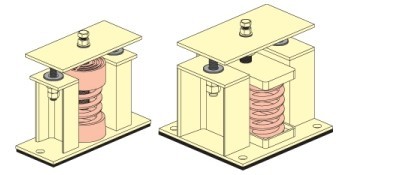

AT3、BT3、CT3、DT3型弹簧减振器是由多重组合弹簧组成、上下钢板及钢板外表粘贴阻尼橡胶防滑垫组成。该产品为开敞式结构，具有灵活性大、稳定性好、固有频率低、减振效果显著等优点，安装时可直接安放在设备底下，若动力设备挠力较大，可先调节重心，并将减振器底座固定孔用螺栓固定地基。
AT3、BT3、CT3、DT3型弹簧减振器挠度分别为25mm、50mm、75mm、100mm,客户可依据自己要求减震效果选择适合之挠度，在额定载荷下对应固有频率分别为3.2Hz、2.2Hz、1.8Hz、1.6Hz，，阻尼比为0.03-0.07，是积极、消极减振的理想产品。

注：-1为二组弹簧组合、-2为二组弹簧组合、-4为四组弹簧组合、-6为六组弹簧组合、-9为九组弹簧组合。

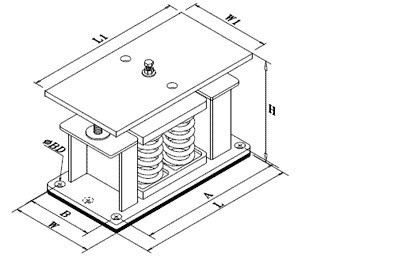

规格	尺寸 (mm)							固定螺栓	øBD
规格	L	W	L1	W1	A	B	H	固定螺栓	øBD
AT3-1	260	100	210	100	230	0	195	16	M12
AT3-2	235	220	235	125	195	180	200	14
AT3-4	320	200	320	200	290	135	200	14
AT3-6	400	170	400	170	370	140	197	18	*
AT3-9	420	250	420	250	384	214	197	18	*
BT3-1	260	100	210	100	230	0	195	16	M12
BT3-2	235	220	235	125	195	180	200	14
BT3-4	320	200	320	200	290	135	200	14
CT3-1	310	230	310	230	260	180	290	18	M16
CT3-2	320	280	320	280	270	230	305	18
CT3-4	440	310	440	310	390	260	305	18
DT3-1	370	260	370	260	320	210	390	20
DT3-1	370	260	370	260	320	210	430	20
*B值为0表孔中心在W/2

型号	荷重范围	弹性系数	适用挠度	型号	荷重范围	弹性系数	适用挠度
型号	Kgs	Kg/mm	mm	型号	Kgs	Kg/mm	mm
AT3-1-100	90～105	4.2	25	BT3-1-100	90～120	2	50
AT3-1-150	130～160	5.3	25	BT3-1-150	120～160	3	50
AT3-1-200	160～210	7.1	25	BT3-1-250	160～260	5	50
AT3-1-250	210～260	8.7	25	BT3-1-350	320～360	7	50
AT3-1-300	260～320	10.8	25	BT3-1-400	360～420	8	50
AT3-1-350	320～360	12.1	25	BT3-1-450	420～470	9	50
AT3-1-400	360～430	14.2	25	BT3-1-500	470～520	10	50
AT3-1-450	430～470	15.8	25	BT3-1-600	570～620	12	50
AT3-1-500	470～530	19.2	25	BT3-1-750	700～750	15.2	50
AT3-1-600	530～650	22.6	25	BT3-1-850	750～870	17	50
AT3-1-700	650～700	26	25	BT3-1-1000	870～1050	20.2	50
AT3-1-850	700～850	33.6	25	BT3-2-1200	1050～1250	24	50
AT3-1-1000	850～1000	46	25	BT3-2-1400	1250～1500	30.2	50
AT3-2-800	700～850	28.4	25	BT3-2-1700	1400～1700	34	50
AT3-2-900	850～950	31.5	25	BT3-2-2000	1700～2000	40.4	50
AT3-2-1000	950～1050	38.3	25	BT3-4-2400	2000～2400	48	50
AT3-2-1200	1050～1250	45.2	25	BT3-4-2800	2400～2800	60.4	50
AT3-2-1400	1250～1400	52	25	BT3-4-3400	2800～3400	68	50
AT3-2-1600	1400～1600	67.1	25	BT3-4-4000	3200～4000	80.8	50
AT3-2-2000	1850～2150	92.1	25	CT3-1-100	80～120	1.3	75
AT3-4-1400	1300～1450	48.5	25	CT3-1-150	120～170	2	75
AT3-4-1600	1450～1700	56.8	25	CT3-1-250	170～270	3.3	75
AT3-4-1800	1700～1800	63	25	CT3-1-300	270～320	4	75
AT3-4-2000	1800～2000	76.6	25	CT3-1-350	320～370	4.7	75
AT3-4-2400	2000～2400	90.3	25	CT3-1-450	370～470	6	75
AT3-4-2800	2400～2800	103.2	25	CT3-1-550	470～570	7.6	75
AT3-4-3200	2800～3200	134.2	25	CT3-1-650	570～670	8.6	75
AT3-4-4000	3200～4000	184.1	25	CT3-1-750	670～770	10.9	75
AT3-6-3600	3000～3600	135.5	25	CT3-1-1000	750～1000	13.5	75
AT3-6-4200	3600～4200	155.9	25	CT3-2-1300	1100～1300	17.2	75
AT3-6-5000	4200～5000	201.4	25	CT32-1500	1270～1550	21.8	75
AT3-6-6000	4600～6100	276	25	CT3-2-2000	1950～2100	27	75
AT3-9-4600	4200～4600	172.4	25	CT3-4-2600	2300～2650	34.4	75
AT3-9-5500	4600～5500	203.2	25	CT3-4-3000	2650～3100	43.6	75
AT3-9-6500	5500～6500	233.8	25	CT3-4-4000	3100～4100	54	75
AT3-9-7500	6500～7500	302	25	DT3-1-100	90～105	1	100
AT3-9-9000	7500～9000	414	25	DT3-1-150	130～160	1.5	100
AT3-9-10800	9000～10800	432	25	DT3-1-200	160～200	2	100
				DT3-1-300	260～320	2.9	100
				DT3-1-350	320～360	3.5	100
				DT3-1-400	360～420	4	100
				DT3-1-450	430～470	4.5	100
				DT3-1-500	470～520	5	100
				DT3-1-600	530～650	5.9	100
				DT3-1-700	650～700	7	100
				DT3-1-800	700～820	8	100
				DT3-1-1000	820～1020	10	100

AT3、BT3、CT3、DT3型弹簧减振器
