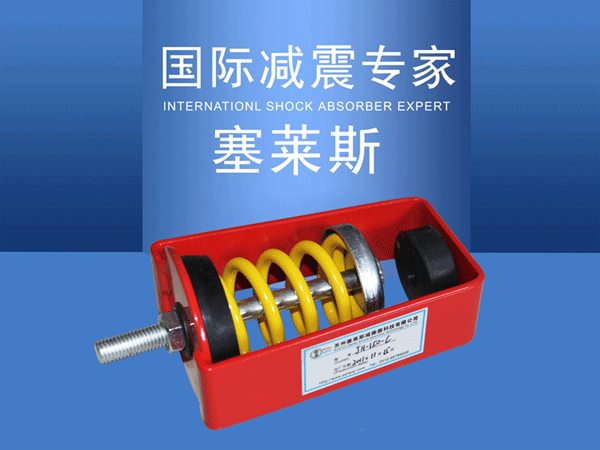

在建筑工程等行业中,设备或管道需要吊装的很多,如空调机、新风机、风机盘管、风机及精密仪器等,因设备产生的振动影响环境或者外来的振动影响设备的情况不少。JH系列吊架减振器(吊式减震器)是根据用户和工程设备吊装的实际需要而开发的产品,该产品具有阻尼大,自振频率低,安装方便,对消除固体传声又明显的降噪效果,适用于各种大小设备及管道系统的吊架需要。
规格 | 尺寸 | φBD | |||||
A | B | C | h1 | h2 | H | ||
JH-A | 37 | 50 | 25 | 7 | 45 | 80 | 8-10 |
JH-B | 40 | 60 | 28 | 7 | 65 | 110 | 10 |
JH-C | 70 | 90 | 40 | 25 | 90 | 150 | 12-14 |
JH-D(E) | 86 | 120 | 50 | 20 | 130 | 200 | 12-16 |
型号 | 荷重范围Kgs | 弹性系数Kg/mm | 适用挠度mm | 型号 | 荷重范围Kgs | 弹性系数Kg/mm | 适用挠度mm | |
JH-05-A | 1~10 | 0.2 | 25 | JH-050-D | 45~55 | 2.1 | 25 | |
JH-10-A | 5~15 | 0.4 | 25 | JH-100-D | 100~130 | 4.3 | 25 | |
JH-15-A | 10~15 | 0.6 | 25 | JH-150-D | 130~160 | 5.3 | 25 | |
JH-25-A | 15~25 | 0.8 | 25 | JH-200-D | 160~210 | 7.1 | 25 | |
JH-020-B | 10~20 | 0.8 | 25 | JH-250-D | 210~260 | 8.7 | 25 | |
JH-030-B | 20~30 | 1.2 | 25 | JH-300-D | 260~320 | 10.8 | 25 | |
JH-050-B | 30~50 | 2 | 25 | JH-350-D | 320~360 | 12.1 | 25 | |
JH-070-B | 50~80 | 2.8 | 25 | JH-400-D | 360~430 | 14.2 | 25 | |
JH-020-C | 10~20 | 0.8 | 25 | JH-450-D | 430~470 | 15.8 | 25 | |
JH-030-C | 20~30 | 1.2 | 25 | JH-500-D | 470~530 | 19.2 | 25 | |
JH-050-C | 30~50 | 2 | 25 | JH-600-D | 530~650 | 22.6 | 25 | |
JH-070-C | 50~80 | 2.8 | 25 | JH-700-D | 650~700 | 26 | 25 | |
JH-090-C | 80~100 | 3.6 | 25 | JH-850-D | 700~850 | 33.6 | 25 | |
JH-120-C | 100~130 | 4.8 | 25 | JH-1000-E | 850~1000 | 46 | 25 | |
JH-150-C | 130~150 | 6 | 25 | JH-150-E | 130~160 | 3.5 | 40 | |
JH-180C | 150~220 | 7.2 | 25 | JH-200-E | 160~210 | 4.9 | 40 | |
JH-250-C | 220~280 | 10 | 25 | JH-300-E | 260~320 | 6.9 | 40 | |
JH-300-C | 280~320 | 12 | 25 | JH-350-E | 340~360 | 8.6 | 40 | |
JH-450-E | 420~460 | 11.9 | 40 | |||||
JH-650-E | 630~670 | 16.2 | 40 | |||||
JH-700-E | 680~720 | 18.3 | 40 | |||||
JH-1000-E | 720~1000 | 26.6 | 40 |
